Forum > Ostatní > Atypický závit

 o Navštíveno 5690x o
o 05.02.2016, 22:48 | Ondrero
Jak vyrobit vnitřní závit o průměru 4.3mm, stoupání 0.45mm a levý? Závitník neexistuje a zavit musí být přesný a pevný.
Protože matička se bude otáčet na hřídeli 250-300 tisíc otáček/min. A je z duralu 7075.
Mám hřídel, takže z ní leda vyrobit tvářecí závitník. Ale o kvalitě závitu pochybuji :D A nebo vyvrtávací hlavou s pidi nástrojem :D Ale tak malej ručně nabrousit je unikum.


o 05.02.2016, 23:11 | Honza2.016v
mam takový tušení, že se pohybuješ v palcovejch mírách..

o 05.02.2016, 23:32 | RadekFM
Honza2.016v: Ty si dokážeš představit závit o průměru 4,3 palce v otáčkách 300k? :-)
o 05.02.2016, 23:58 | Ondrero
Určitě tušíte, že jde o turbo.
Chci si z duralu vyrobit kužel před kompresorové kolo.
Místo klasické matičky.
A ten závit je teda oříšek :D
o 06.02.2016, 00:45 | Shr3k
Není tam nějaký jemný witworth nebo jemný palcový? Závitník možná jen neexistuje v našich končinách...
o 06.02.2016, 07:45 | Honza2.016v
Radku, 4,3mm přepočítáno na palce je něco kolem 0,19 a to je velmi blízký palcovýmu závitu...

koukni do nějakejch tabulek závitů UNF/UNC a musíš tam určitě něco najít..

jinak přesně jako Shr3k.. v našich končínách se z toho asi posereš něco sehnat, nebo za těžký prachy..

o 06.02.2016, 10:18 | Ondrero

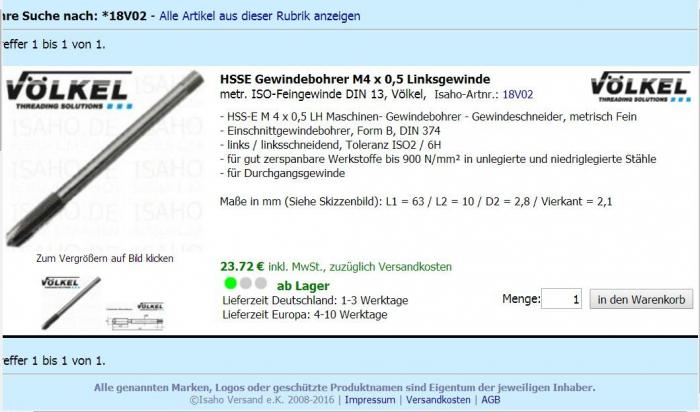

HSSE Gewindebohrer M4 x 0,5 Linksgewinde

Tak jsem našel tenhle závitník.
Noo a doufat že to udělá hodně zmetkový závit a bude to OK :D
o 06.02.2016, 10:23 | Ondrero

foto k příspěvku  od Ondrero

o 06.02.2016, 10:56 | BATMAN
Samozrejme by to chtelo zavit presne identifikovat,idealne patricnym sroubkem.
Dle toho se rozmyslet nad vyrobnimi moznostmi.
Rezat,tvaret nebo frezovat.
Prumer jeste odpovida M4 coil-vlozkovanemu zavitu.
Jo a kupovat zavitnik za 24EUR je zbytecny.
o 06.02.2016, 20:53 | CVakk
my si necháváme atypický nožíky malinkejch rozměru dělat na zakázku, ale není to nic úplně levnýho.. [ Link ]
o 07.02.2016, 18:53 | assassin
Moh bych to zkusit na soustruhu, ale je to teda docela hodinarska zalezitost. Stoupani bude palcovy 1/56
Na soustruhu ho nemam, ale nejspis bych mohl "pulit" 1/28 .... Nabrousit nuz , dat ho do osy a jeste to vyriznout "obracene" bude ale docela orisek :)
o 07.02.2016, 21:02 | Ondrero
Nooo mě právě taky napadlo nabrousit si kudličku.
Malinkou jednobřitou T frézu a pak to na CNC frézce pustit pod cyklem závitování. Tam nastavím stoupání, průměr a aby byl levej. Ale nabrousit to bude pruda :D :D :D
o 08.02.2016, 17:15 | assassin
ondrero: no ja takhle maly zavitovy noze brousim "od oka" ono na takovej miniature uz je to fuk...

btw - neprijde mi to uplne super napad aby presnej kuzel na kterej ma dosednout neco hodne presnyho/vyvazenyho byl na hrideli pres zavit. osobne bych tuhridel radsi zbavil toho zavitu (stocit/prebrousit) a s ten kuzel na to upevnil jako "klestinu" s prevlecnou matkou....
o 09.02.2016, 05:44 | jok3r
assassin: me neprijde ani na klestina nejak extra presna, bych to udelal na presno, kuzel ohral, nasadil a nechal stahnout pri schladnuti,,, a ted trochu teoreticka otazka, on to nikdo nevyrabi?
o 09.02.2016, 11:46 | Ondrero
Ono i ta origo matička na tom závitu má nějaký vakl.
Až se ten kužel našroubuje, tak se bude celek vyvažovat.
Ještě mě napadlo na tu origo matičku navařit materiál a ten pak obrobit. Ale chtěl jsem to z hlíny.

foto k příspěvku  od Ondrero

o 09.02.2016, 15:51 | Honza2.016v
co tím chceš řešit? jen ,že to dobře vypadá?
nebo účinnost turba na sací straně?

rozhodně je víc míst kde sedá řešit účinnost...

osobně vím a mám změřeno, že když na sací stranu čerpadla ( bavíme se o sportovních hasičskejch stříkačkách) našroubuješ 6 hranou matku, čerpadlo dává stejnou litráž jako kdyby tam byla matka s kuželovým náběhem (něco jako je na fotce..).. na výstupní straně je ale mnoho věcí s čím se dá pracovat a zvyšovat účinnost..tohle je takový plivnutí do moře"pro dobrej pocit"

o 09.02.2016, 23:25 | Ondrero
Jelikož budu dávat do K03 turba hřídel z K04 TFSI, lepší ložiska, CNC obráběné komresorové kolo 51/62mm s potenciálem 400HP a dělat x dalších úprav,tak toto by byl takový pěkný detail. Ať to pomůže nebo ne, tak se mi to prostě líbí. A chci řešit pouze závit ano ;D. Nehledě na to ze turbíny a vrtule u letadel mají taky kužel a vypada to dobře. Si představte turbínu u letadla a tam nějakou mega matici :-D
o 08.09.2016, 11:37 | Ondrero
Tak jsem se k tomu zase dostal a nakonec si poradil se závitníkem M4. Ubrousil jsem ho tak, aby zbyl pouze jeden zub. A přes závitovací cyklus to je pohoda.

foto k příspěvku  od Ondrero

o 17.09.2016, 20:08 | Ondrero

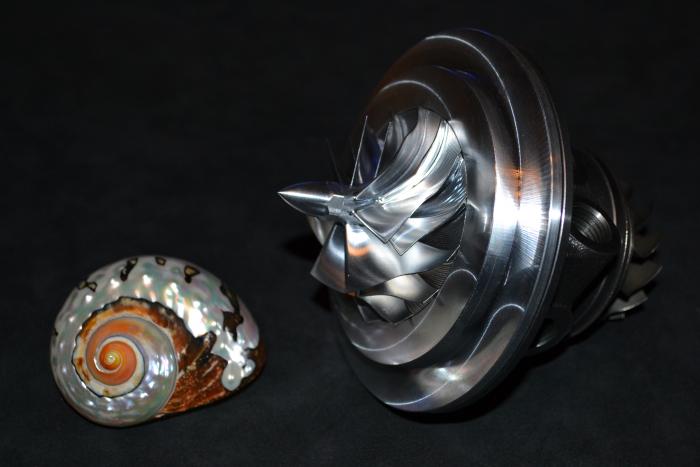

Hotovo :)

foto k příspěvku  od Ondrero

o 18.09.2016, 09:52 | Pajk
Vidím, že Tě to ještě nepustilo. :)
Co model? Dočká se taky dokončení?
o 18.09.2016, 20:16 | Ondrero
Mě budou bavit vždy takové věci :)
Model musí počkat až se budu hodně nudit :D
