Ahoj, koupil jsem na ebay tohle:
[ Link ]

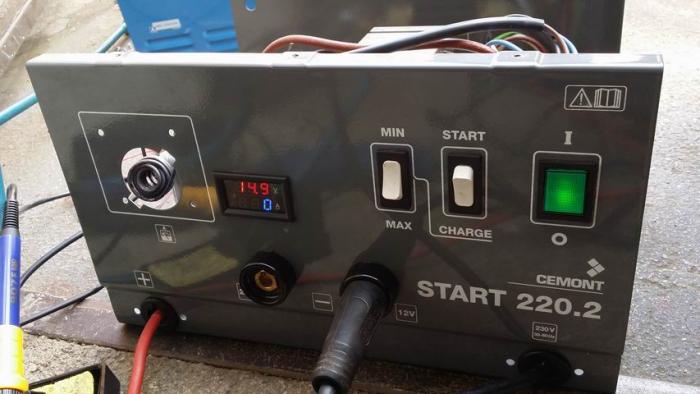

je to voltmeter a ampermeter v jednom, pustil jsem se do zabudovani do autonabijecky (200A proto, ze nabijecka umi i start a pak dava 180A).
Vse sem zapojil podle schematu, jen misto motoru na schematu si predstavte autobaterii. Bohuzel po zapnuti mi Volty ukazuje, ale Ampery ani prd, ukazuje stale 0

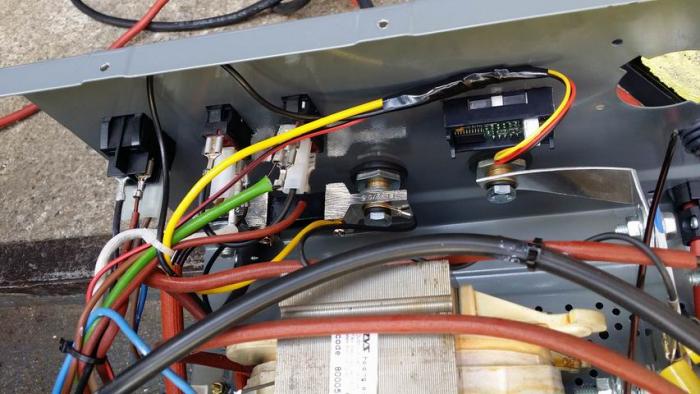

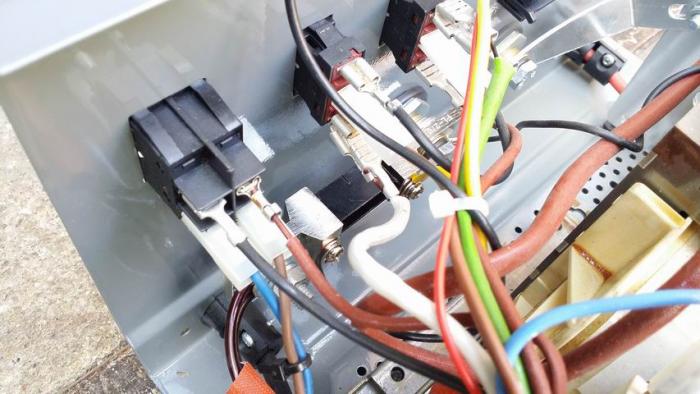

Cerny na -, ktery vede z trafa autonabijecky a je pripojeny na to zelezo, co k tomu dodavaj

Zluty mam na vystupu do autobaterie (na druhe strane toho zeleza co k tomu davaj)

Cerveny na + vystup z nabijecky

Nejaky tip na co se zamerit?

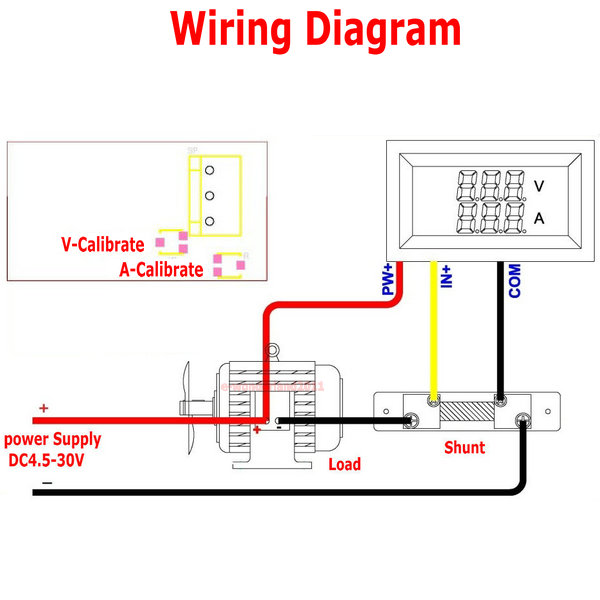

schema:

 28.06.2014, 15:52 | ACEMajky

 28.06.2014, 15:52 | ACEMajky

 28.06.2014, 15:53 | ACEMajky

 28.06.2014, 16:09 | CRK

i při nabíjení baterky je tam 0?

 28.06.2014, 16:09 | Jozzo

zkoušel jsi měřit proud při nabíjení něčím jiným?

 28.06.2014, 18:14 | ACEMajky

Ano, pri nabijeni baterky je tam 0 (pri odberu proudu)
Ano, zkousel sem merit protekajici proud modelarskym merakem a pri napojeni 5A a po asi 30s 1A (baterka je asi nabita celkem), tak sme si rikal, kurnik, ze by meli nejakou malou citlivost, tak sem zapla radio, zapl vetrak a dostal sem se na modelarske nabijecce na 9,5A a nic, stale 0

tohle je ten modelarsky merak, mam prestrihnuty startovaci kabely a tenhle merak pripojenej, ale chtel sem neco komfortnejsiho, co zabuduju do nabijecky
[ Link ]

 28.06.2014, 19:48 | ACEMajky

Tak je asi vyreseno...
prisel jsem k autu (stale sem nabijel baterku), modelarsky merak ukazoval asi 0,68A a na tomhle stale 0

Odpojil sem nabijecku, vzal H4 zarovku, ze to prubnu a nic a najednou koukam, ze modelarska nabijecka nabijecka nic neukazuje, tahle na nabijecce ukazovala asi 10V (to je normalni bez zateze).
Tak sme to vypl, zapl a modelarska OK a najednou kaoukam, ze ta na nabijecce nic neukazuje - proste jak bez stavy. Tak sem to zapl/vypl, bla bla a uz to zase slo (jen volty). No pichl jsem kabely na baterku v aute, zapnu a najednou to ukazovalo i Ampery, ale nesmysli 6A, 4A, 5A, 6A, 1A 0A a najednou slo napeti na 17V, 18V (ale modelarska ukazovala stale OK do 15V), tak sme to rychle vypl, ale pak de stava zase z baterky zpatky, tak to samo dal bylo napajeny a najednou sedy dym, to uz sem to odpojval od baterky a konecna, merak uz neukazuje vubec.

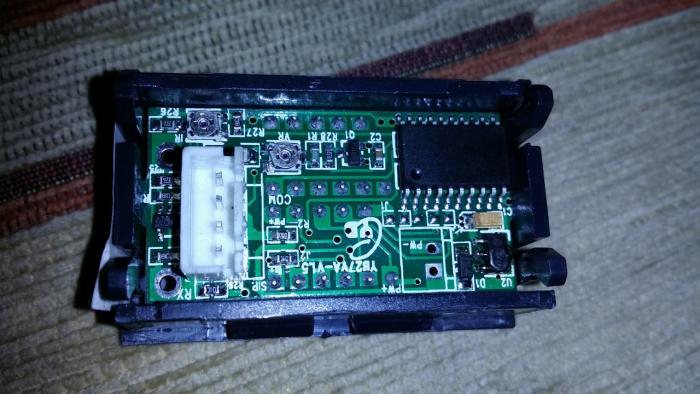

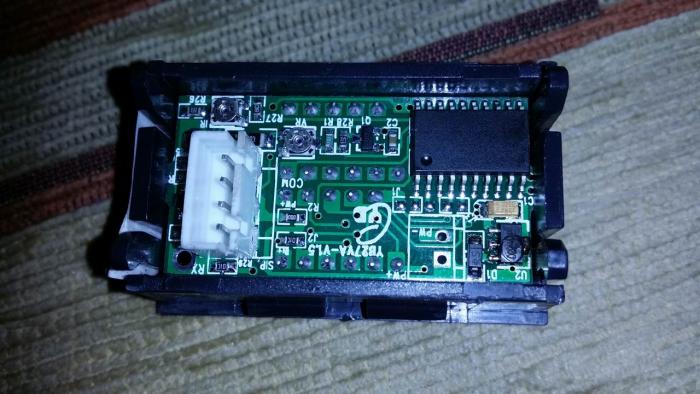

Nezda se ze by na nem na prvni pohled bylo neco videt, nabijecka fachci a z toho plechu co je u toho se nezda ze by to bylo. Tak predpokladam ze na display neco vyhorelo - po rozebrani nabijecky vypada tiskak takto:
(myslim, zdali neodesel tranzistor vlevo dole)

 28.06.2014, 19:48 | ACEMajky

 28.06.2014, 21:36 | crestik

ten "kus železa" je bočník, přes který se měří nepřímo proud. O nějaké přesnosti by se dalo diskutovat, ale funguje to tak, že pokud přes to teče 200A, naměříš mezi oběma konci 75mV. Tzn ten bazmek má vlastně dva V-metry.
Než se z toho začoudilo, vzal bych to někam do školy, nebo k někomu, co trochu dělá do elektra. Na laboratorní zdroj připojil zátěž ideálně 1Ohm (pro jednoduchý přepočet), do série dal ten bočník, pustil napětí a porovnal: jaké A a V ukazuje zdroj, kolik mV naměřím na "shuntu", následně připojit kouzelnou krabičku, jestli ukazuje, co jsem před tím naměřil.

 28.06.2014, 22:13 | ACEMajky

Pokud kouzelnou krabickou myslis ten turnigy modelarsky merak, ten sem ho porovnaval s jinymy Voltmetry a vzdy t sedele (ani jeden nebyl profi)...

Jinak Ampermetr tam mam jen proto, abych vedel, zdali do baterky jeste neco tece a nebo jestli nabijecku muzu odpojit, cili kdyz nebude ukazovat nikterak presne, tak to neva.

Laboratorni zdroj doma mam, ne ze by byl profi, ale tak snad by se dalo

 07.07.2014, 10:51 | ACEMajky

Tak chinan v pohode vratil penize, husty....

Ted zvazuju, zdali koupit jen display, nebo radeli cele i s tim bezmekem (bocnikem). Nevim jaka je sance, ze by mohl byt KO, ale podle toho co pisete, bych mohl merakem zkusit na nem namerit nejaky mV, zdali se meni hodnota

 07.07.2014, 11:03 | semysak

podle me problem byl v tom, ze mereny proud tekl tou soucastkou co shorela a ne pres bocnik - pravdepodobne prohozeny drat COM a IN+, eventuelne i k tomu drat oznaceny LOAD nekde spojeny s dratem "-"

 07.07.2014, 11:06 | ACEMajky | Upraveno: 2014-07-07 11:07:51

zapojil sem to presne podle obrazku co k tomu byl u aukce prilozen....
+ u jinych aukci sem nasel i jine obrazky a bylo to namalovane stejne (barvy kabelu)

Zajimave je, ze vetsina ted prodavanych meraku ma 5 dratu (3 jsko ja mam na mem + jeste 2 napajeci) - ze by narazili na nejakou chybu
